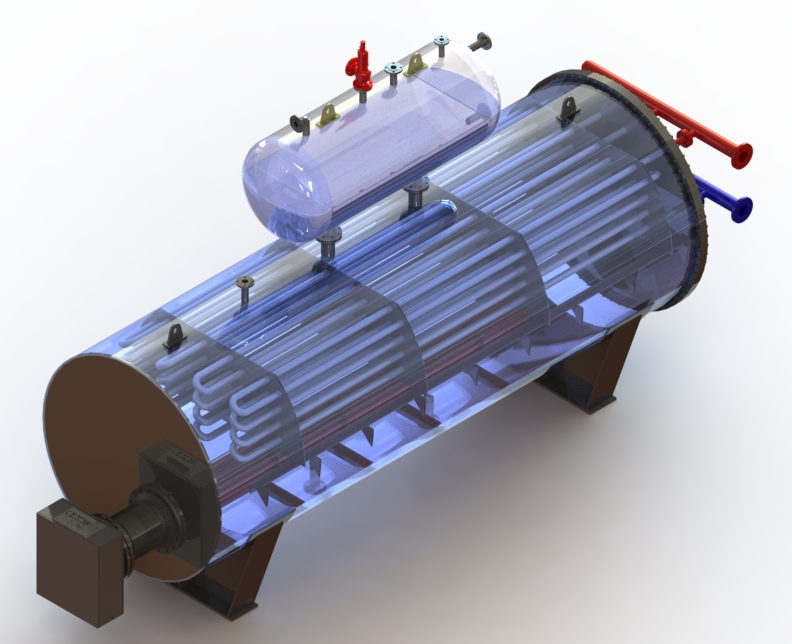

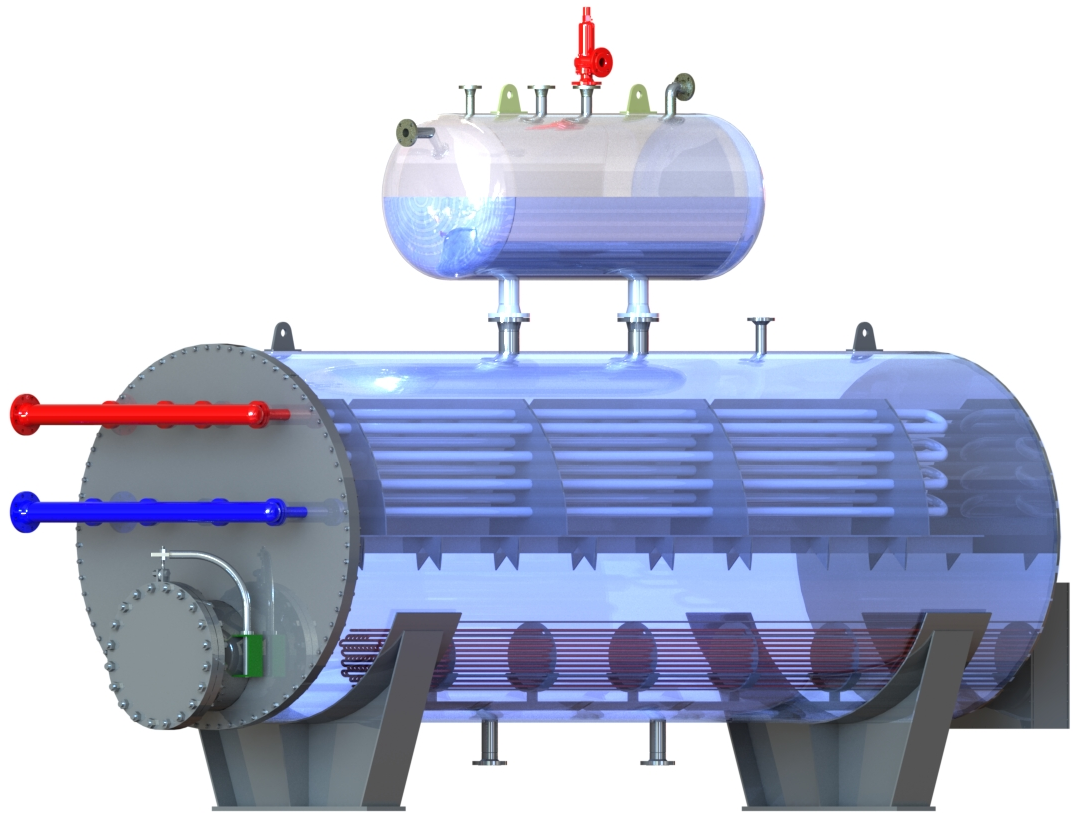

SISTEMA DE AQUECIMENTO DE BANHO

O Aquecedor de Banho é uma solução de aquecimento indireta onde os feixes de tubos que contêm fluidos de processo de fluxo, como gás natural ou petróleo bruto, são aquecidos através da submersão em um meio aquecido.

Com a vasta experiência e experiência da DFINITI em engenharia térmica, projetamos, fabricamos e fornecemos sistemas completos de aquecimento de banho.
Um sistema completo compreende:

  • Feixe de tubos
  • Tanque de Expansão
  • Painel de controle e/ou sistema de gerenciamento de queima
  • Estrutura de derrapagem
  • Tanque de troca de calor
  • Aquecedor (elétrico ou acionado)
  • Sensores de temperatura e outros instrumentos

NOSSAS CAPACIDADES DE ENGENHARIA

  • Dimensionamento do feixe de tubos
  • Cálculo da capacidade do tanque
  • Sistema de Controle e outros escopo de E&I
  • Design e dimensionamento do aquecedor
  • Simulação de troca de calor usando software de terceiros como ASPEN ou HTRI
CARACTERÍSTICAS DO PRODUTO
  • Isola o processo da fonte direta de calor
  • A fonte de calor pode ser através de queimador elétrico ou acionado
  • Uma operação mais segura com aquecimento indireto
  • O meio de banho pode estar na forma de Água, Água + Glicol, Óleo Térmico ou Sal Fundido
  • Ideal para aplicações de alta pressão com menor custo em comparação com aquecimento direto

Embora as temperaturas de operação sejam tipicamente mais baixas do que as do aquecimento direto, os materiais de construção em um sistema de aquecimento de banho geralmente são menos rigorosos quando comparados aos equipamentos de aquecimento direto. A economia de custos pode ser significativa, especialmente em aplicações de alta pressão (acima de 250 barg) e quando são necessários materiais exóticos em peças molhadas.

A APLICAÇÃO

Devido à grande pegada, um sistema de aquecimento de banho é normalmente usado em aplicações onshore da seguinte forma:

  • Gás combustível para controle do ponto de orvalho
  • Gaseificação para processos criogênicos
  • Redução de viscosidade para óleos e outros meios
  • Linha de transmissão de gás/estação de redução de pressão no efeito Joule-Thomson
ESPECIFICAÇÕES
 ELECTRIC TYPEFIRED TYPE
(NATURAL OR FORCED DRAFT BURNER)
SOURCEElectricityFuel gas, Oil, Dual fuel
CAPACITYTypically below 1000kWTypically 1000kW ~10MW
BATH MEDIUMWater (<90°C)
Water + Glycol (80 – 98°C)
Thermal Oil (<240°C)
Molten Salt (<400°C)
DESIGN STANDARDAPI 12K, ASME Code
(Electric Heater and Control Panel can be supplied with
ATEX/IECEx certifications for explosive environment)
DESIGN TEMPERATURE
AND PRESSURE
As per project specification
CONTROL SYSTEMThyristor or ContactorBMS
