СИСТЕМА НАГРЕВА ВАННЫ

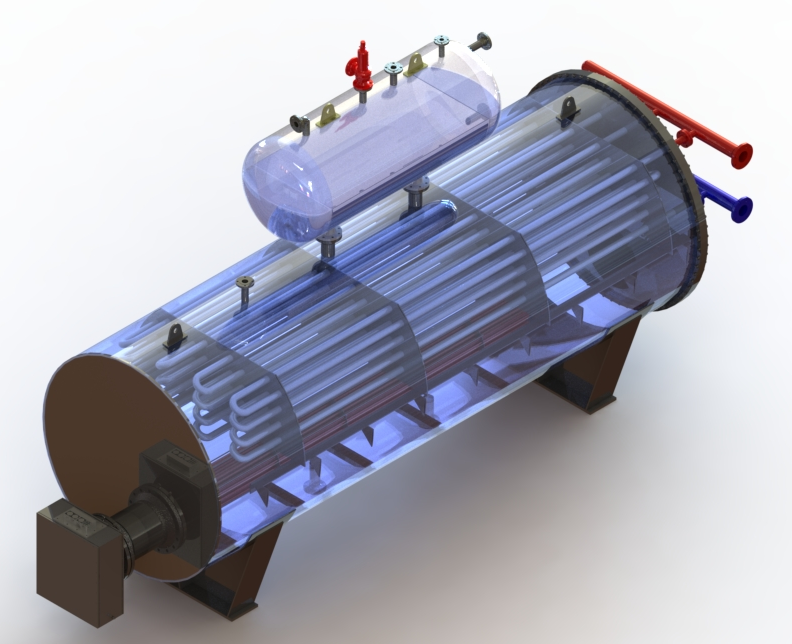

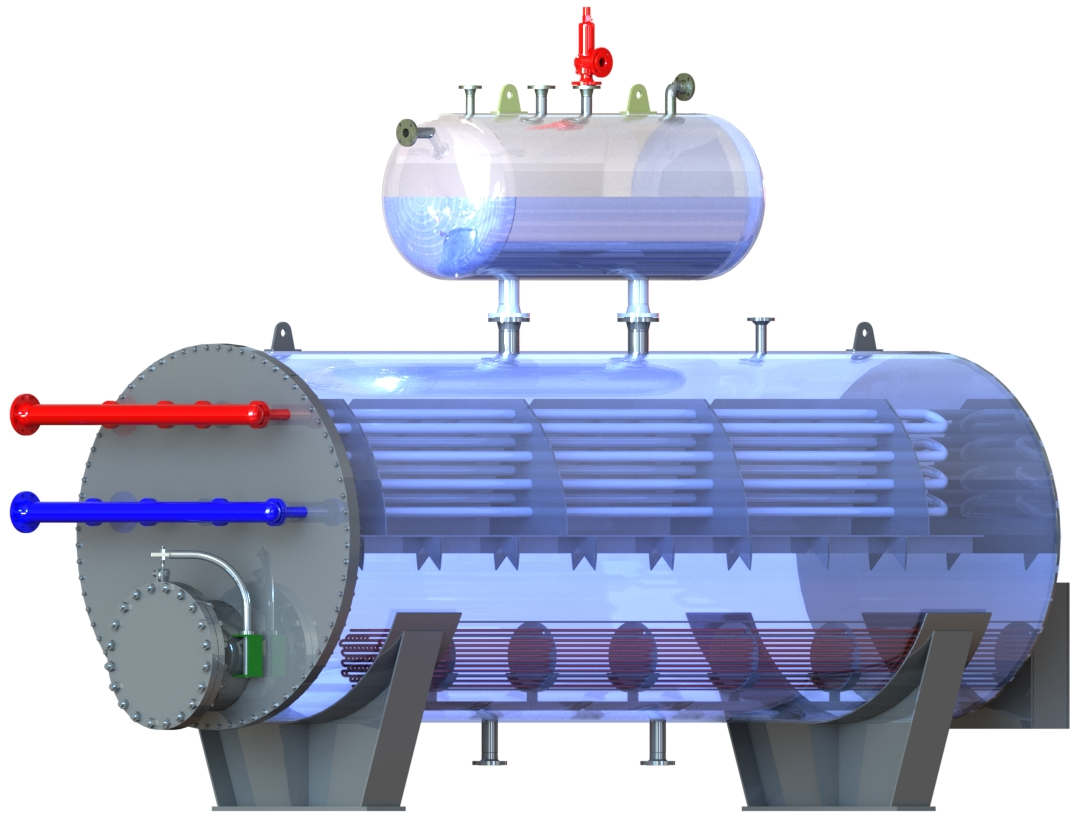

Нагреватель с ванной – это решение для непрямого нагрева, в котором пучки труб, содержащие текущие технологические жидкости, такие как природный газ или сырая нефть, нагреваются путем погружения в нагретую среду.

Обладая обширным опытом и знаниями DFINITI в области теплотехники, мы проектируем, производим и поставляем полные системы отопления для ванн.

Полная система включает:

  • Комплект трубок
  • Расширительный бак
  • Панель управления и / или система управления записью
  • Конструкция салазок
  • Теплообменный бак
  • Обогреватель (электрический или огневой)
  • Датчики температуры и другие приборы

НАШИ ИНЖЕНЕРНЫЕ ВОЗМОЖНОСТИ

  • Размер пучка труб
  • Расчет емкости резервуара
  • Система управления и другие аспекты E&I
  • Конструкция и размеры нагревателя.
  • Моделирование теплообмена с использованием стороннего программного обеспечения, такого как ASPEN или HTRI.
ОСОБЕННОСТИ ПРОДУКТА
  • Изолирует процесс от прямого источника тепла
  • Источником тепла может быть электрическая или топочная горелка
  • Более безопасная работа с косвенным нагревом
  • Среда для ванны может быть в виде воды, воды + гликоля, термального масла или расплавленной соли
  • Идеально подходит для приложений высокого давления с более низкой стоимостью по сравнению с прямым нагревом
Хотя рабочие температуры, как правило, ниже, чем при прямом нагреве, материалы конструкции в системе нагрева ванны часто менее жесткие по сравнению с оборудованием прямого нагрева. Экономия затрат может быть значительной, особенно в приложениях с высоким давлением (выше 250 бар изб.) И когда для деталей, контактирующих со средой, требуются экзотические материалы.
ПРИЛОЖЕНИЯ
Из-за большой занимаемой площади система обогрева ванн обычно используется на суше следующим образом:
  • Топливный газ для контроля точки росы.
  • Газификация для криогенных процессов
  • Снижение вязкости масел и других сред.
  • Газопровод / станция понижения давления на эффекте Джоуля-Томсона
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 ЭЛЕКТРИЧЕСКИЙ ТИППОЖАРНЫЙ ТИП
(ЕСТЕСТВЕННАЯ ИЛИ ПРИНУДИТЕЛЬНАЯ ТЯГОВАЯ ГОРЕЛКА)
ИСТОЧНИКЭлектричествоТопливный газ, масло, двойное топливо
ЕМКОСТЬОбычно ниже 1000 кВтОбычно 1000 кВт ~ 10 МВт
СРЕДНЯЯ ВАННАВода (<90 ° C)
Вода + гликоль (80 - 98 ° C)
Термомасло (<240 ° C)
Molten Salt (<400°C)
СТАНДАРТ ДИЗАЙНАAPI 12K, Код ASME
(Электрический нагреватель и панель управления могут поставляться с
Сертификаты ATEX / IECEx для взрывоопасных сред)
РАСЧЕТНАЯ ТЕМПЕРАТУРА
И ДАВЛЕНИЕ
Согласно спецификации проекта
СИСТЕМА КОНТРОЛЯТиристор или контакторBMS
