Нагреватель процессаПОГРУЖНОЙ НАГРЕВАТЕЛЬ БАКАПАНЕЛЬ УПРАВЛЕНИЯ

Технологический нагреватель

Электрический технологический нагреватель обычно используется для прямого нагрева технологического процесса. Нагревательные элементы находятся в непосредственном контакте с технологическим процессом, нагревая холодные жидкости на входе, максимизируя теплопередачу за счет оптимизации конструкции перегородки, ограничивая падение давления на выпускном сопле.

С помощью нашего патентованного программного обеспечения CALCPEX и другого профессионального программного обеспечения для проектирования, мы можем настроить конструкцию технологического нагревателя и системы для удовлетворения требований технологического процесса с нагрузкой, регулируемой тиристором и / или контактором с использованием проводного подключения или управления ПЛК.

ПРИЛОЖЕНИЯ

  • Природный газ в газопроводе
  • Промышленные газы в блоке разделения воздуха
  • Регенерационный нагреватель с молекулярным ситом
  • Технологические газы в установке непрерывного риформинга катализатора (CCR)
  • Подогреватель топливного газа
  • Пароперегреватель
  • Нагреватель ребойлера в системе осушки ТЭГ
  • Нагреватель азота
  • Подогреватель уплотнительного газа
  • Нагреватель CO2

Нагревательный элемент

  • Трубчатый нагревательный элемент с резистивной нагревательной проволокой NiCr 80/20, уплотненной MgO
  • Диаметр элемента: 12,5 мм, 16 мм
  • Материал оболочки элемента: инколой 800, 825, SS321, SS304, SS316, титан и другие.

Фланец нагревателя

  • Также известна как опорная плита EIH
  • Дизайн в соответствии с Приложением 41 ASME

Защита от перегрева

  • Элемент защиты от перегрева
  • Защита класса T
  • Защита клеммной коробки от перегрева (опция)

Герметизация под давлением

  • Прикусной, прочный сварной шов
    или подпорки

Клеммная коробка

  • Exe - стандартная нержавеющая сталь 316 или окрашенная низкоуглеродистая сталь.
  • Exd - стандартная углеродистая сталь или нержавеющая сталь по запросу.

Предметы

  • Тепловой поток

Соображения

  • Рабочая среда
  • Характеристики клиента
    (например, DEP, PTS)

Типичный

  • ТЭГ: 2,2 Вт / см2,
  • Топливный газ: 2-7 Вт / см2.
  • Материал элемента
  • Температурное воздействие
  • КДЕС
  • Инколой 800,
  • SS304, SS321
  • Инколой 825

Номинальное давление

  • 150 фунтов
  • 300 фунтов
  • 600 фунтов
  • 900 фунтов и больше

<150 град. C

  • Сварной
  • Сварной
  • Сварной
  • Бесшовные

150-300 град. C

  • Сварной
  • Сварной
  • Бесшовные
  • Бесшовные

<300 град. C

  • Бесшовные
  • Бесшовные
  • Бесшовные
  • Бесшовные

Рекомендуемая толщина стенки трубы
 Сварная труба: мин. 1,0 мм, бесшовная труба: мин. 1,25 мм

Заявление об ограничении ответственности: приведенная выше таблица основана на прошлом опыте DFINITI в работе с различными процессами, приложениями и спецификациями и требованиями клиентов, и предназначена только для справки. Конкретные клиенты или лицензиары процесса могут указать бесшовную трубу независимо от номинального давления и температуры. Бесшовная труба рекомендуется для использования в смертельных случаях. DFINITI не несет ответственности за любые убытки и ущерб, возникшие в результате принятия вышеуказанных рекомендаций без дальнейшего рассмотрения фактических и конкретных требований или соглашений.

ПОГРУЖНОЙ НАГРЕВАТЕЛЬ БАКА

Погружной нагрев используется для нагрева и / или поддержания среды в резервуаре для снижения вязкости при желаемой температуре для облегчения протекания или откачки среды. Среда может быть в виде конденсата, битума, химикатов или любых осадков, собранных в отстойнике.

ВЫДВИЖНЫЙ НАГРЕВАТЕЛЬ (ТИП КАРТРИДЖА)

Помимо традиционной конструкции, нагреватель может быть спроектирован с выдвижными элементами, которые позволяют заменять нагревательные элементы без опорожнения бака, что сокращает время обслуживания. Это также известно как онлайн-замена. [галерея ссылка = "none" size = "medium" ids = "1510,1512,1514"] Мы много думали над улучшением конструкции картриджного нагревателя, что сокращает время простоя при замене элементов. Конструкция нагревателя картриджа позволяет производить замену в оперативном режиме без необходимости опорожнять резервуар. Это помогает сократить время простоя и свести к минимуму простои. Благодаря усовершенствованной конструкции DFINITI мы дополнительно сократили время простоя более чем на 50%. Ключ кроется в типе уплотнения, обеспечивающем необходимую защиту. Одновременно он легко снимается и доступен, особенно при замене элементов в центре нагревателя.

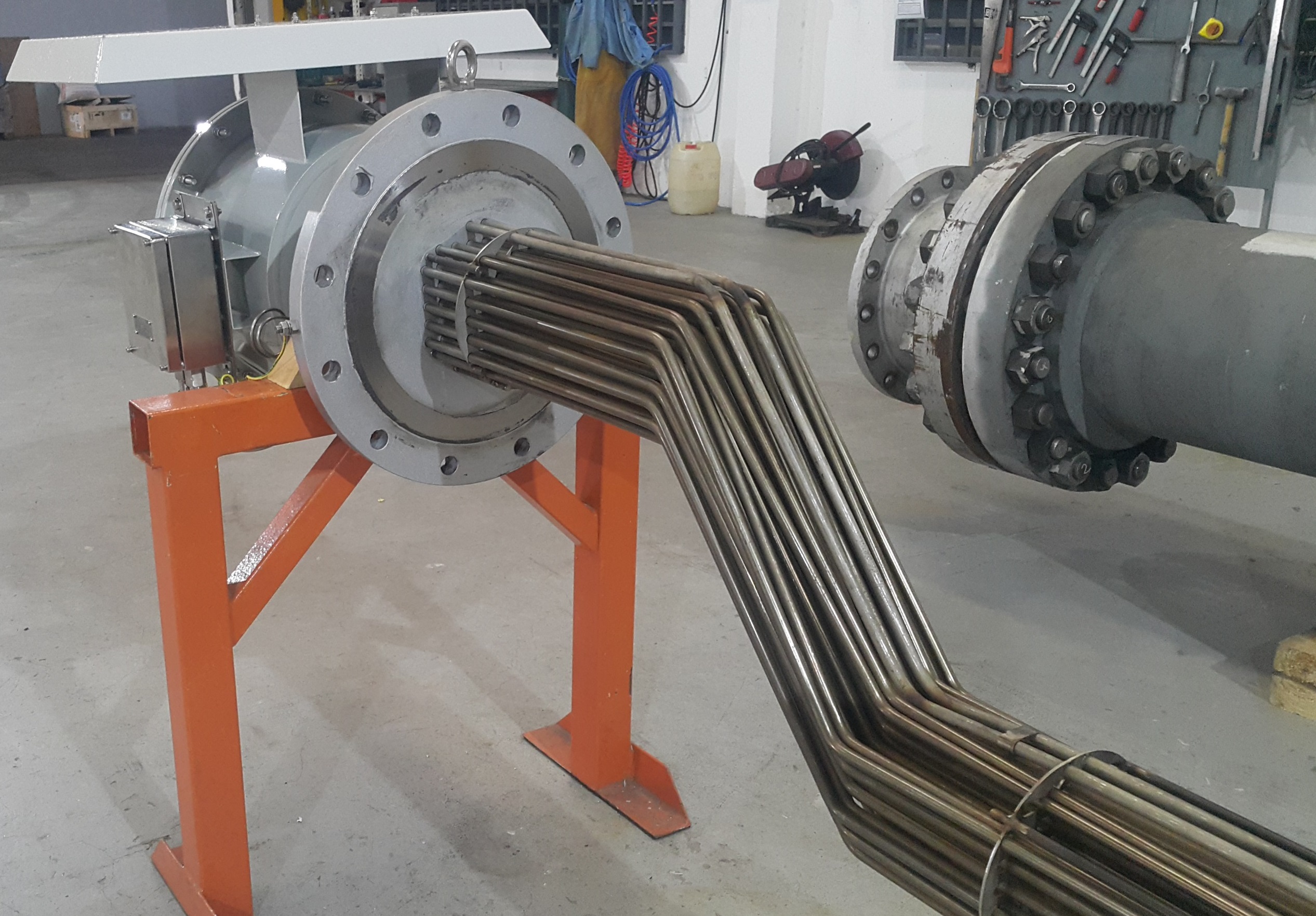

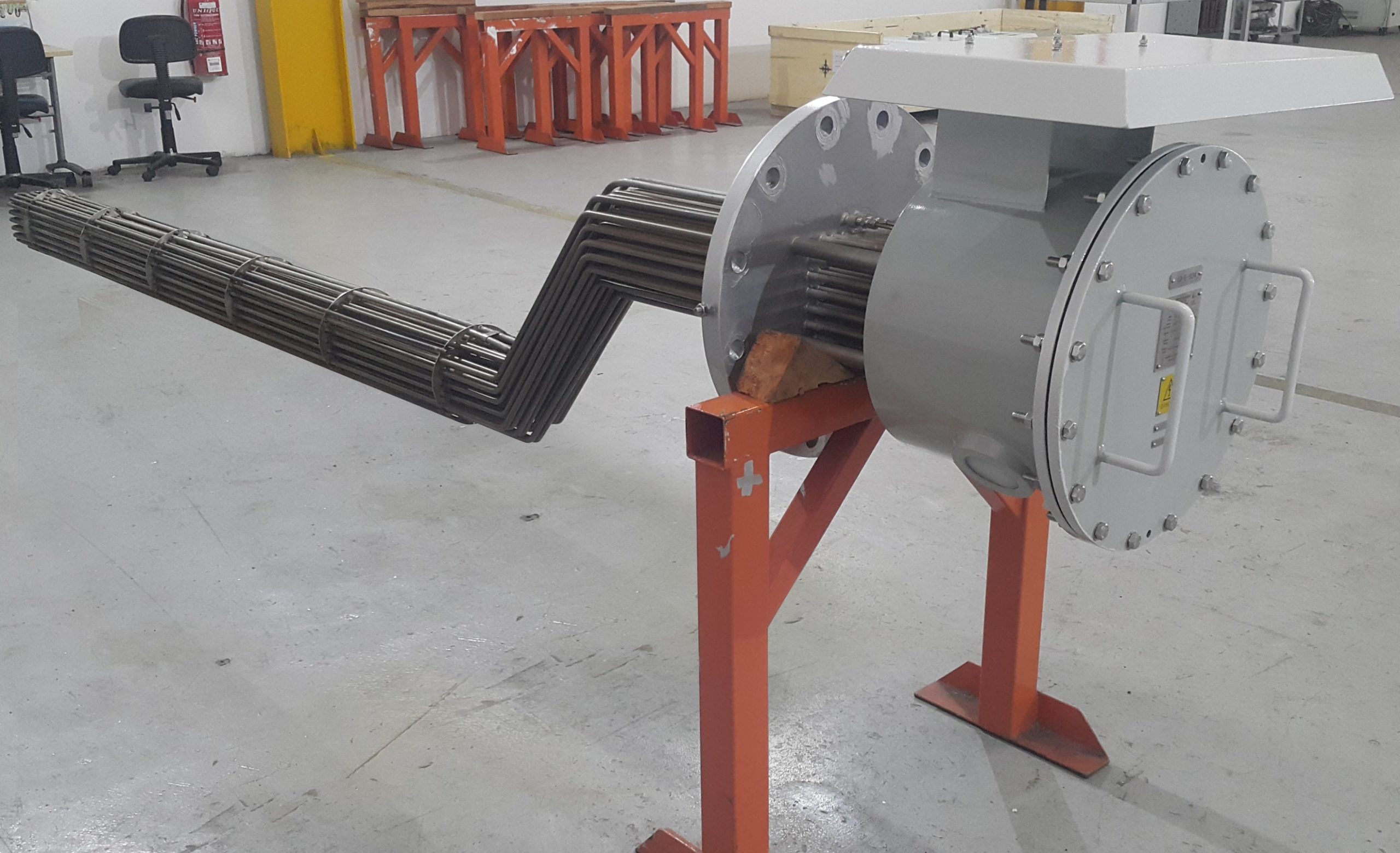

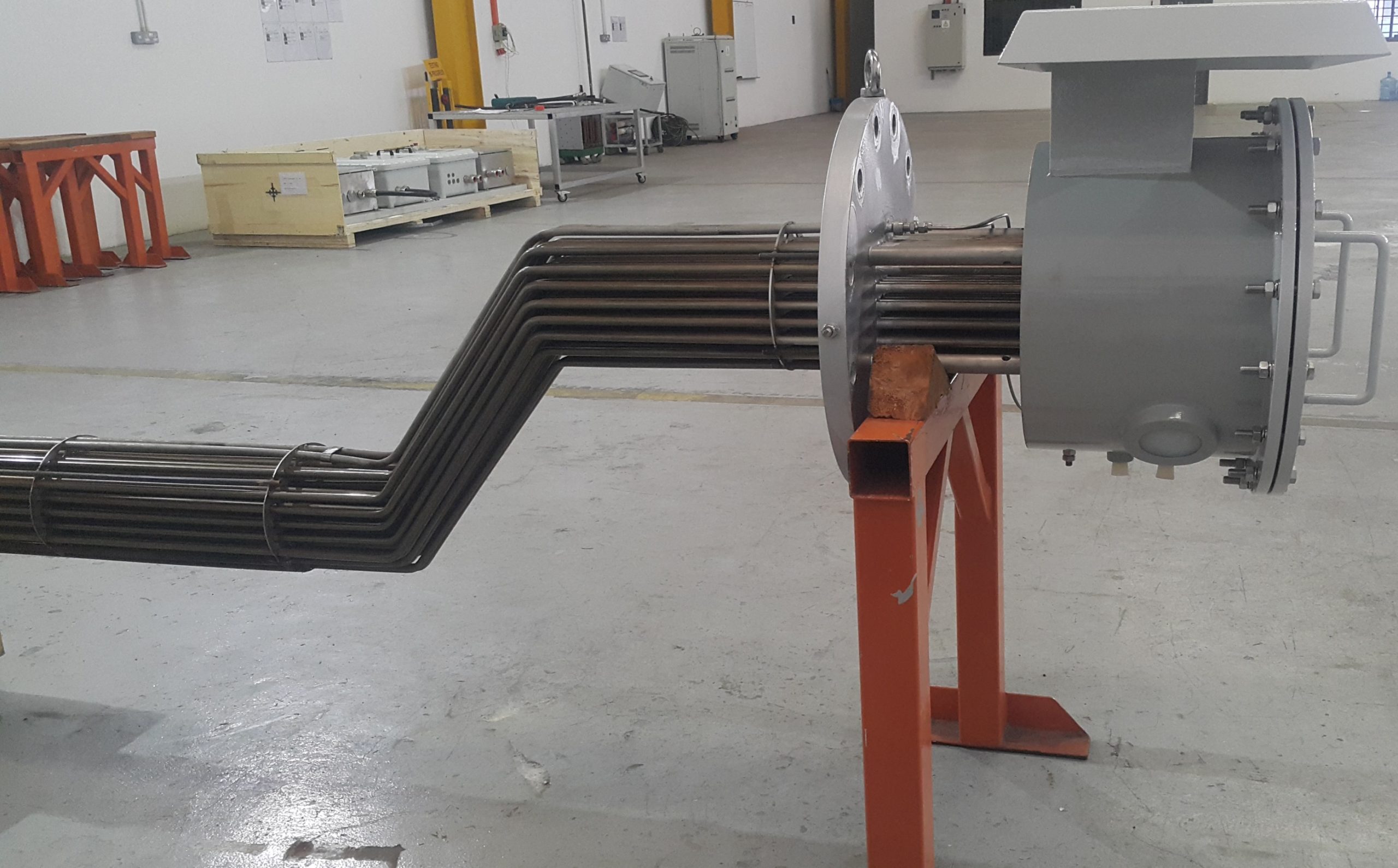

L-ФОРМА И ДРУГИЕ ФОРМЫ НАГРЕВАТЕЛЯ

Для подземной конструкции резервуара, где доступ осуществляется только сверху, может быть предусмотрен нагреватель L-образной или изогнутой формы.

  • Condensate Heater
  • Separator Tank Heating
  • Crude Oil Heater
  • Produced Water Heater
  • Caustic Water in CIP Tank
  • Bitumen Heating in Storage Tank
  • Thermal Liquids Heating

Certifications

  • ATEX and IECEx

Supply Voltage

  • Max 690VAC 50/60Hz

Power

  • Up to 5000KW in a single unit

Increased Safety (Exe)

  • EN IEC 60079-7, 60079-0
  • ex II 2 G, Ex eb Gb
  • T1-T16
  • IIA/IIB/IIC
  • IP66

Flameproof (Exd)

  • EN IEC 60079-1, 60079-0
    EN IEC 60079-31
  • exII 2 G/D, Ex db Gb
    Ex tb Db
  • T1-T6
    T85-T450°C
  • IIA/IIB/IIC
    IIIC
  • IP66

Heating Element

  • Tubular Heating element with NiCr 80/20 resistive heating wire compacted with MgO
  • Element diameter: 12.5mm, 16mm
  • Element sheath material: Incoloy 800, 825, SS321, SS304, SS316, Titanium and others

Heater Flange

  • Also known as EIH Support Plate
  • Design to ASME Appendix 41

Over-temperature Protection

  • Element over-temperature protection
  • T-class protection
  •  Terminal Box over-temperature protection (optional)

Pressure Sealing

  • Bite-coupling, strength weld
    or bracing

Terminal Box

  • Exe – Standard SS316 or painted mild steel
  • Exd – Standard Carbon Steel or SS on request

Items

  • Heat Flux

Considerations

  • Process medium
  • Client Specifications
    (e.g. DEP, PTS)

Typical

  • TEG: 2.2w/cm2,
  • Fuel Gas: 2-7w/cm2
  • Element Material
  • Temperature exposure
  • NACE
  • Incoloy 800,
  • SS304, SS321
  • Incoloy 825

Pressure Rating

  • 150lbs
  • 300lbs
  • 600lbs
  • 900lbs and above

<150 Deg. C

  • Welded
  • Welded
  • Welded
  • Seamless

150-300 Deg. C

  • Welded
  • Welded
  • Seamless
  • Seamless

>300 Deg. C

  • Seamless
  • Seamless
  • Seamless
  • Seamless

Tube Wall thickness recommendation
Welded tube: min 1.0mm, Seamless tube: min 1.25mm

Disclaimer: Above table is derived based on DFINITI’s past experience in dealing with various processes, applications and clients’ specifications and requirements, and it is merely for reference. Specific clients or process licensors may specify seamless tube regardless of pressure and temperature rating. Seamless tube is recommended for lethal services application. DFINITI shall not be responsible or held liable for any losses and damages resulting from adopting the above recommendations without further review of the actual and specific requirement or agreement

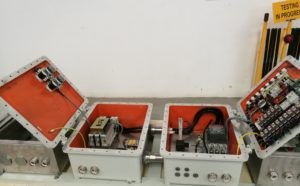

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления установлена ​​на электрическом технологическом нагревателе для работы нагревателя в течение всего срока службы системы. Поэтому важно и критически важно, чтобы панель управления была разработана не только для достижения функциональных целей и защиты, но и для бесперебойной работы, чтобы предотвратить нарушение процесса и любые другие нежелательные инциденты.

При разработке системы управления учитываются два основных фактора .

Типы контроля

  • Вкл / Выкл или контроль нагрузки 0–100%.
  • Одноэтапное или многоэтапное

Области установки

  • Безопасная зона
  • Опасная зона

<! - [идентификатор таблицы = 12 /] ->

Нагреватели, используемые в процессе нагрева, обычно имеют тиристорное управление, которое может регулировать нагрузку от 0 до 100% на выходе нагревателя. Из-за высокого тепловыделения от тиристорного переключателя панель обычно размещается внутри помещения, чтобы избежать чрезмерного нагрева внутри панели.

Принудительная вентиляция с помощью вентилятора входит в стандартную комплектацию тиристорной панели. Для наружной установки, где мощность обогревателя велика и при высокой температуре окружающей среды, можно использовать кондиционер, если принудительная вентиляция с вентилятором недостаточна.

В зависимости от режима переключения и общей электрической системы существует три основных режима зажигания:

  • Нулевой переход, однократное обжигание
  • Нулевой переход, серийная стрельба
  • Фазовый угол стрельбы

Примечания:
1. Контроль фазового угла не является предпочтительным, поскольку он генерирует гармоники. Если используется фазовый угол, должен использоваться активный фильтр гармоник (AHF) для фильтрации нежелательных гармоник.
2. Поскольку режим управления может повлиять на всю электрическую систему, особенно при большой нагрузке нагревателя, рекомендуется проконсультироваться с DFINITI по поводу более подходящего режима управления, подходящего для конкретной конструкции.
